电缆桥架系列

　KJ系列桥架产品，为客户提供充分的选择空间:节能型桥架、快速扣接桥架、源码Q目”大跨距桥架;多种形式的表面处理方式:钢制桥架表面静电喷粉、热浸镀锌及高强防腐型(热浸镀锌+静电喷粉);铝合金桥架表面阳极氧化处理;及具有特殊防腐要求的复合型桥架。满足各类工程需要。

　　一、KJ系列桥架特点

　　1.直通外观圆润饱满，分支系统采用圆弧型制作，在满足布线功能的同时，能够更好的保护电缆，达到产品与环境的完美融合，增添了艺术美感。

　　2.创新的造型设计，彻底解决了桥架产品原来笨重、安装繁琐等缺陷，具有质量轻承载力强，安装便捷等特点;

　　3.规范了种类繁多的附配件，极大地提高了兼容性和标准化程度，管理简化，存储方便。

　　二、适用范围

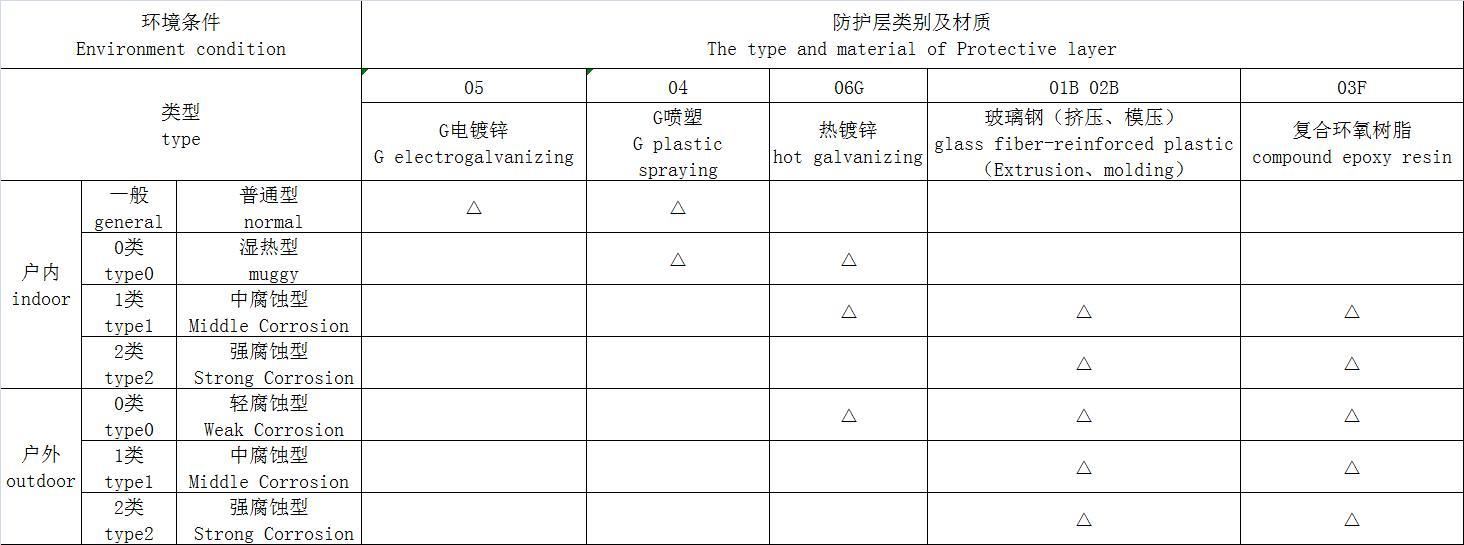

　　1.KJ系列桥架不论室内还是户外，在腐蚀性环境还是特殊要求的条件，根据客户需求可提供最佳的表面处理和材料规格;

　　2.KJ系列桥架适用于10KV以下的电力电缆、控制电缆的室内室外架空、电缆沟、电缆隧道及电缆竖井内的电缆敷设.广泛应用于能源、电力、水利、企业、杜会公共设施等各个领域。

　　三、引用标准

　　KJ系列桥架完全符合国家及相关行业标准要求,依据如下:

　　1.GB/T21762- 2008 <电缆管理电缆托盘系统和电缆梯架系统》

　　2.JB/T10216- -2000《电控配电用电缆桥架

　　3.CECS31: 2006《钢制电缆桥架工程设计规范>

　　四、桥架类型及规格型号选取

　　1.选取桥架类型需考虑使用环境、密封、散热、屏蔽等因素;

　　2.选取桥架规格需考虑电缆规格、数量、不同电压、不同用途的电缆不宜敷设在同一层电缆桥架内，不同等级的电缆敷设在同一层桥架内，中间须加设隔板隔离;3.电缆桥架规格的选取应符合行业规范填充率的要求，动力电缆宜取40-50%，控制电缆宜取60-70%，且预留10%左右的后续工程发展裕量。

　　五、安装要求

　　1.电缆桥架水平架设，支撑跨距一般为2米，竖向架设支撑跨距-般为1.5米;2.电缆桥架多层安装时，电力电缆层间距大于0.3米，控制电缆层间距大于0.2米;3.现场安装桥架须按照规范要求固定、可靠连接;

　　4.安装过程中，桥架系统禁止作为人性通道。

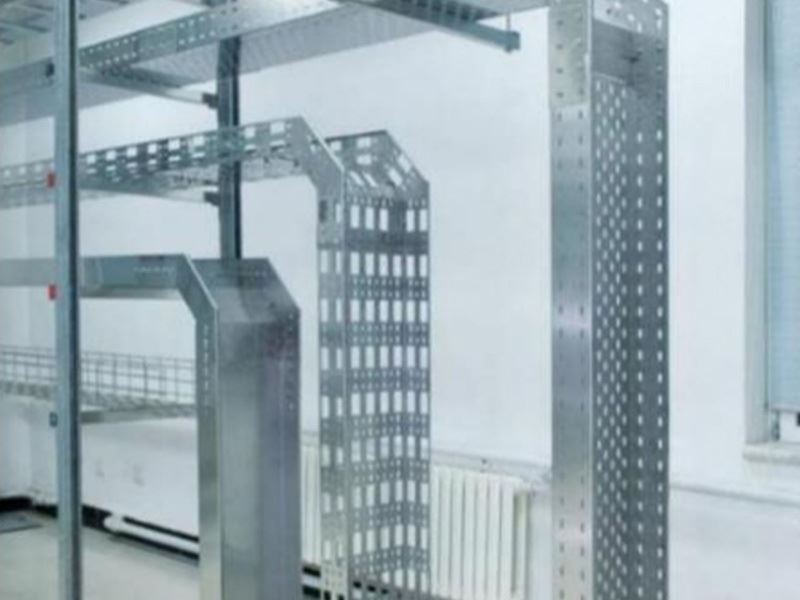

1、冷滚压轻型电缆桥架

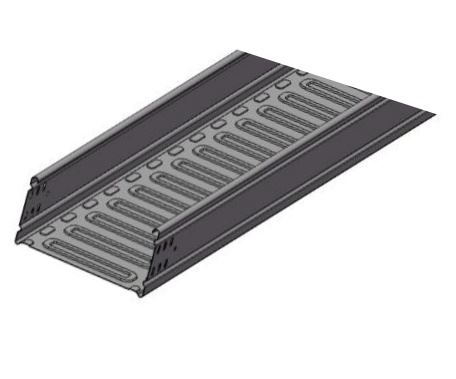

　　冷滚压盘式电缆桥架

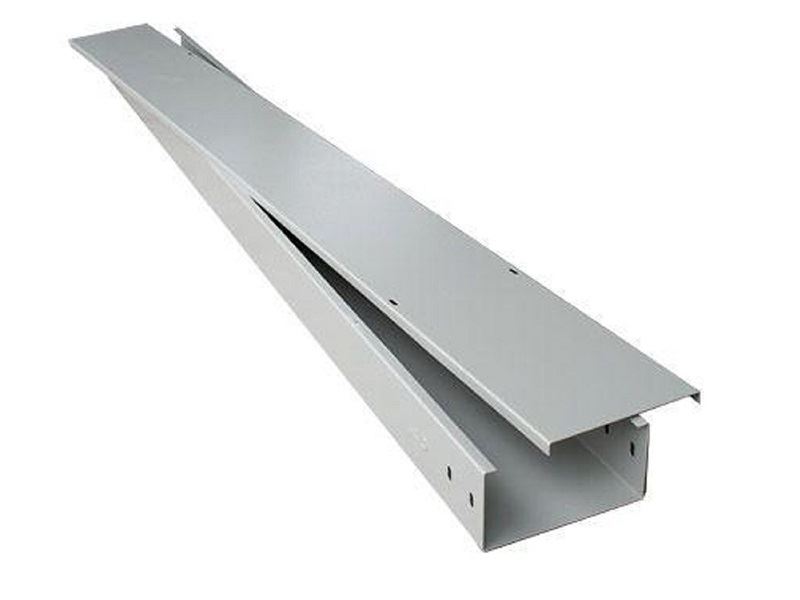

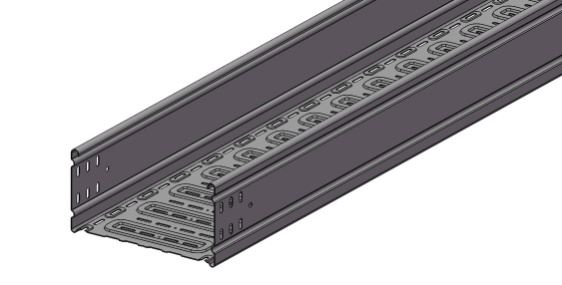

　　冷滚压槽式电缆桥架
