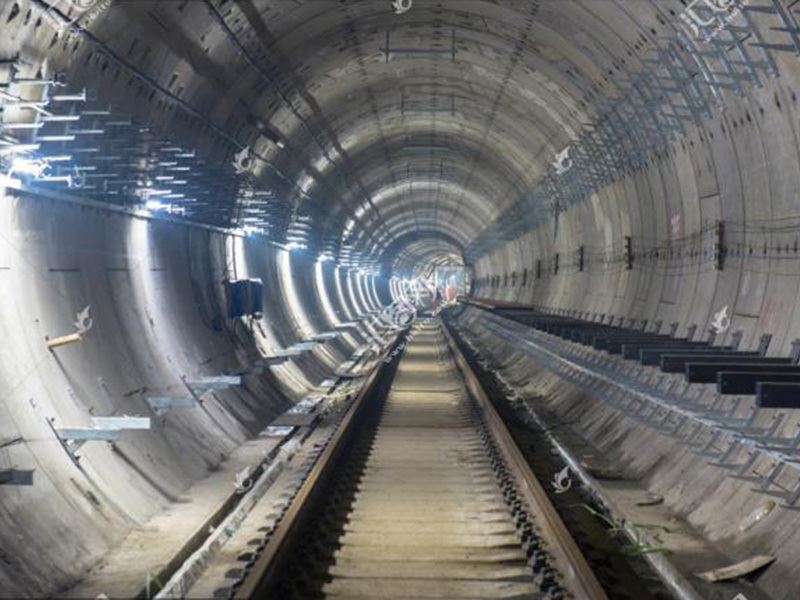

地铁支架系统

　　1、电力电缆

　　地铁供电系统电力电缆主要包括10-35KV交流高压电缆、750-150V的牵引直流电缆、400V的交流低压电缆及控制保护类电缆。

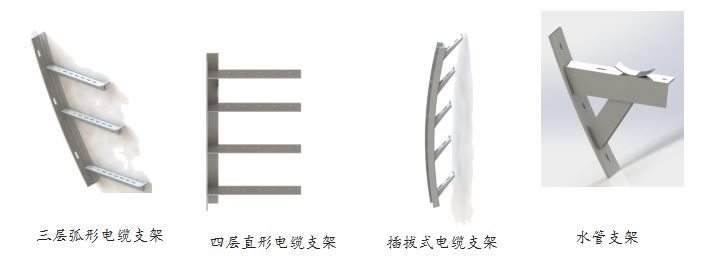

　　2、电缆支架

　　电缆支架应用在电缆敷设工程中，使电缆排列整齐，便于维修;使电缆分层架设，保持一定距离，利于散热：将各电压等级电缆分开敷设：将电缆托起，防止水淹、机械损伤等。

　　3、电缆支架层间距及电缆支架跨距

　　电缆支架的层间距不仅需要满足方便电缆敷设、固定及安装接头的要求，且在多根电缆同置于一层时，可更换或增设任一根电缆及其接头。电缆支架层间距最小值参见表1。

　　表1电缆支架层间距最小值(mm)
